Ansichten
Mit Ansichten können Sie verschiedene Perspektiven Ihres Modells erstellen. Jede Ansicht enthält eine Teilmenge von Entitäten, die unabhängig voneinander angeordnet sind — nützlich, um sich auf einen bestimmten Fachbereich oder eine bestimmte Zielgruppe zu konzentrieren.
Ansichten durchsuchen

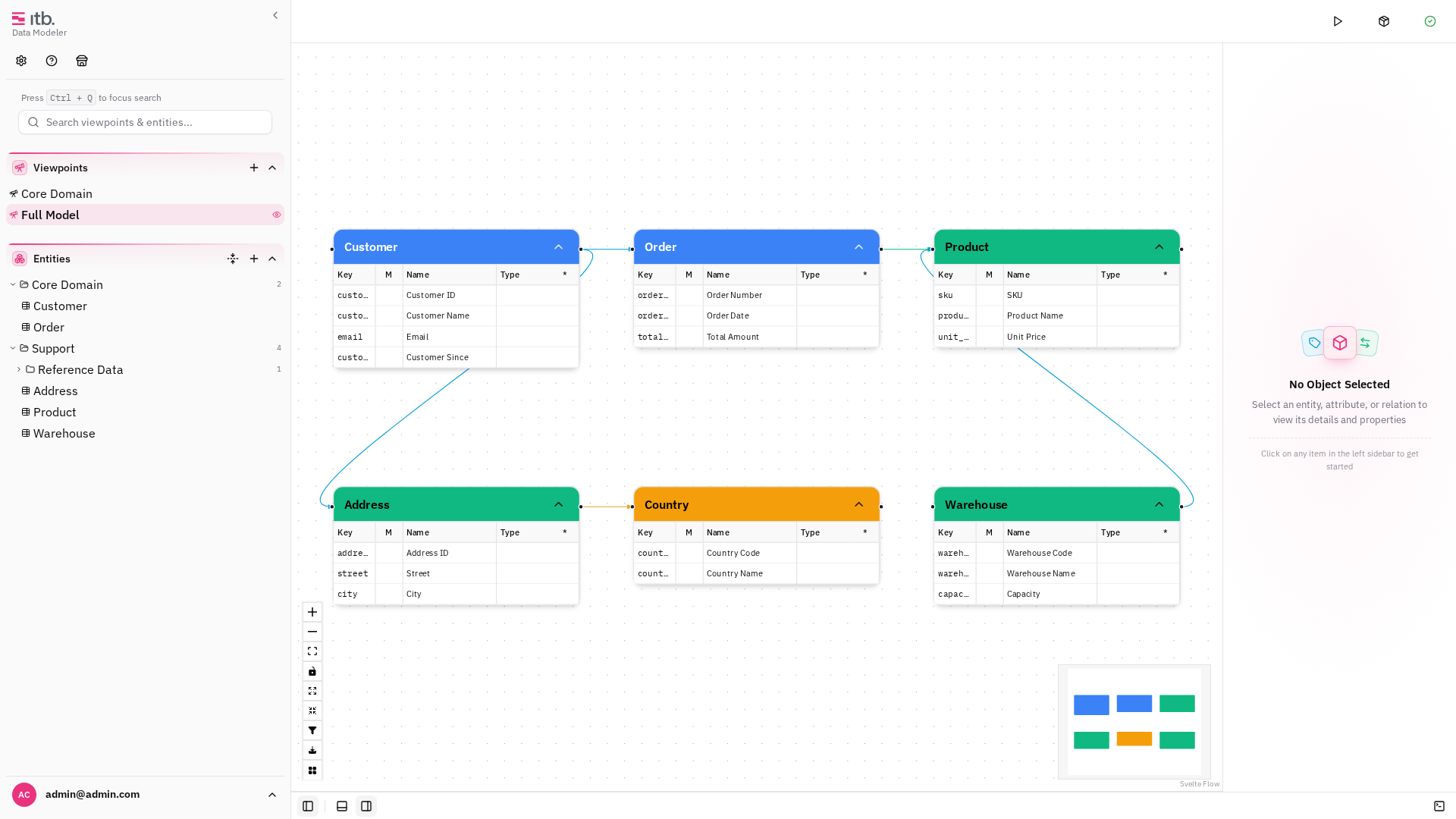

Öffnen Sie die Ansichten-Schublade mit Strg+1. Die linke Seitenleiste zeigt alle definierten Ansichten.

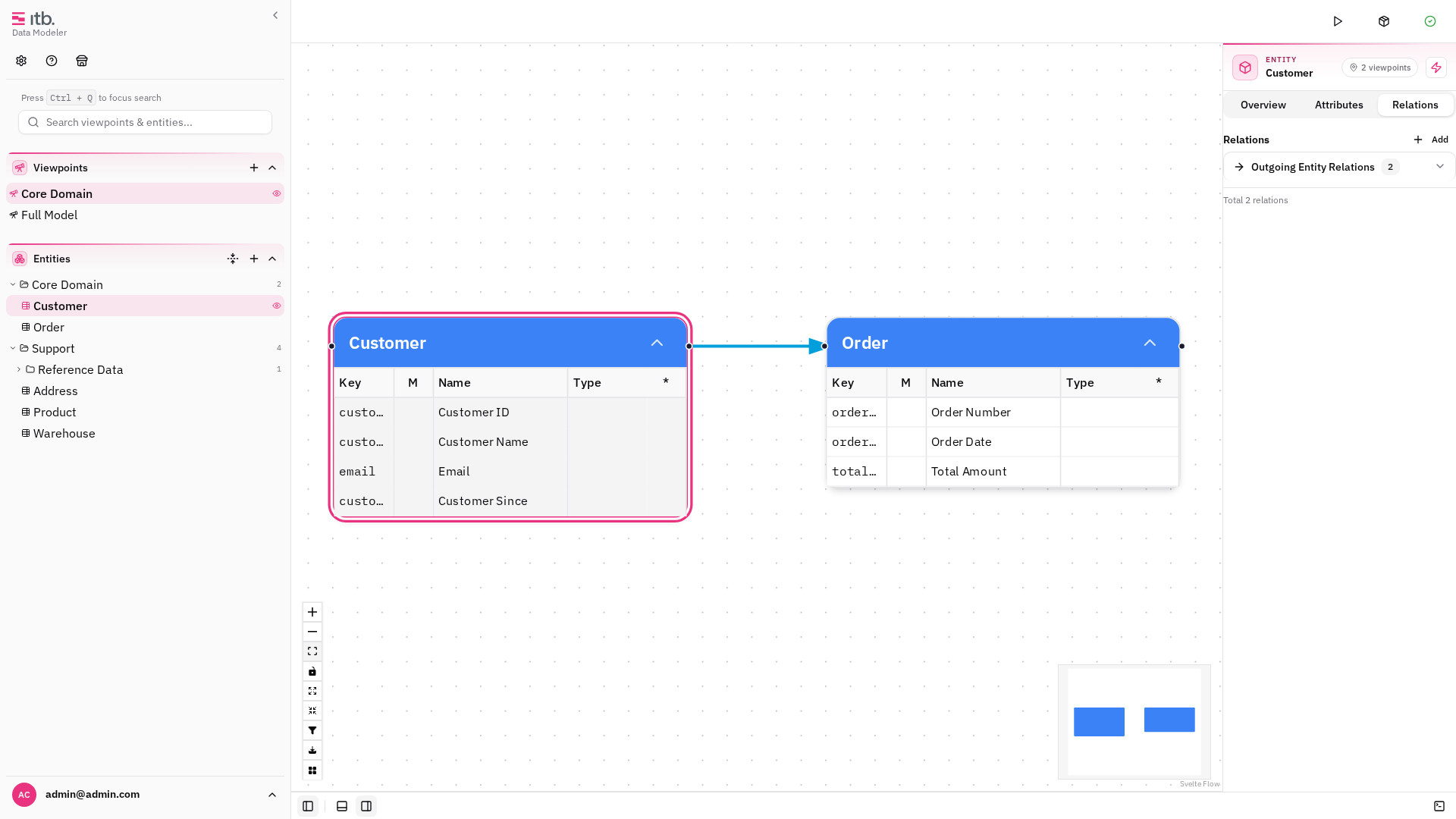

Klicken Sie auf eine Ansicht, um zu ihr zu wechseln. Die Zeichenfläche aktualisiert sich und zeigt nur die in dieser Ansicht platzierten Entitäten an der gespeicherten Schwenk-/Zoom-Position an.
Eine Ansicht erstellen
- Klicken Sie in der linken Seitenleiste im Abschnitt für Ansichten auf die Schaltfläche +.
- Geben Sie einen Namen und optional eine Beschreibung ein.
- Wählen Sie einen Ansichtstyp — dieser bestimmt das Farbabzeichen und das Anzeigeverhalten der Eigenschaften.
- Klicken Sie auf Erstellen.
Die neue Ansicht ist zunächst leer. Fügen Sie ihr Entitäten hinzu, indem Sie diese aus dem Entitätsbaum auf die Zeichenfläche ziehen, während die Ansicht aktiv ist.
Ansichtstypen
Verwalten Sie Ansichtstypen unter Einstellungen → Typen → Ansichtstyp:
| Feld | Beschreibung |
|---|---|
| Name | Anzeigename (z. B. „Overview", „Detail") |
| Farbe | Farbe des Abzeichens in der Liste der Ansichten |
| Eigenschaften anzeigen | Wie Entitätseigenschaften angezeigt werden: individual (pro Entität), show (immer) oder hide (nie) |
Zwischen Ansichten wechseln
Klicken Sie auf eine beliebige Ansicht in der linken Seitenleiste, um zu ihr zu wechseln. Jede Ansicht merkt sich ihre eigene Viewport-Position (Schwenken und Zoomen), sodass beim Wechseln der Ansicht genau die Ansicht wiederhergestellt wird, die Sie verlassen haben.
Entitätsplatzierung pro Ansicht
Entitäten können in mehreren Ansichten mit unabhängigen Positionen erscheinen. Das Verschieben einer Entität in einer Ansicht wirkt sich nicht auf ihre Position in einer anderen aus. Jeder Knoten merkt sich außerdem pro Ansicht, ob die Attribute ausgeklappt sind.
Ansichten bearbeiten und löschen
Klicken Sie mit der rechten Maustaste auf eine Ansicht in der Seitenleiste, um das Kontextmenü mit den Optionen Bearbeiten und Löschen aufzurufen. Beim Bearbeiten können Sie Name, Beschreibung und Typ ändern. Beim Löschen werden die Ansicht und alle ihre Knotenplatzierungen entfernt — die zugrunde liegenden Entitäten sind davon nicht betroffen.
