Attribute
Attribute beschreiben die Eigenschaften einer Entität — beispielsweise könnte eine Entität "Kunde" Attribute wie "Kundenname", "E-Mail" und "Kunde seit" haben.
Attribute durchsuchen

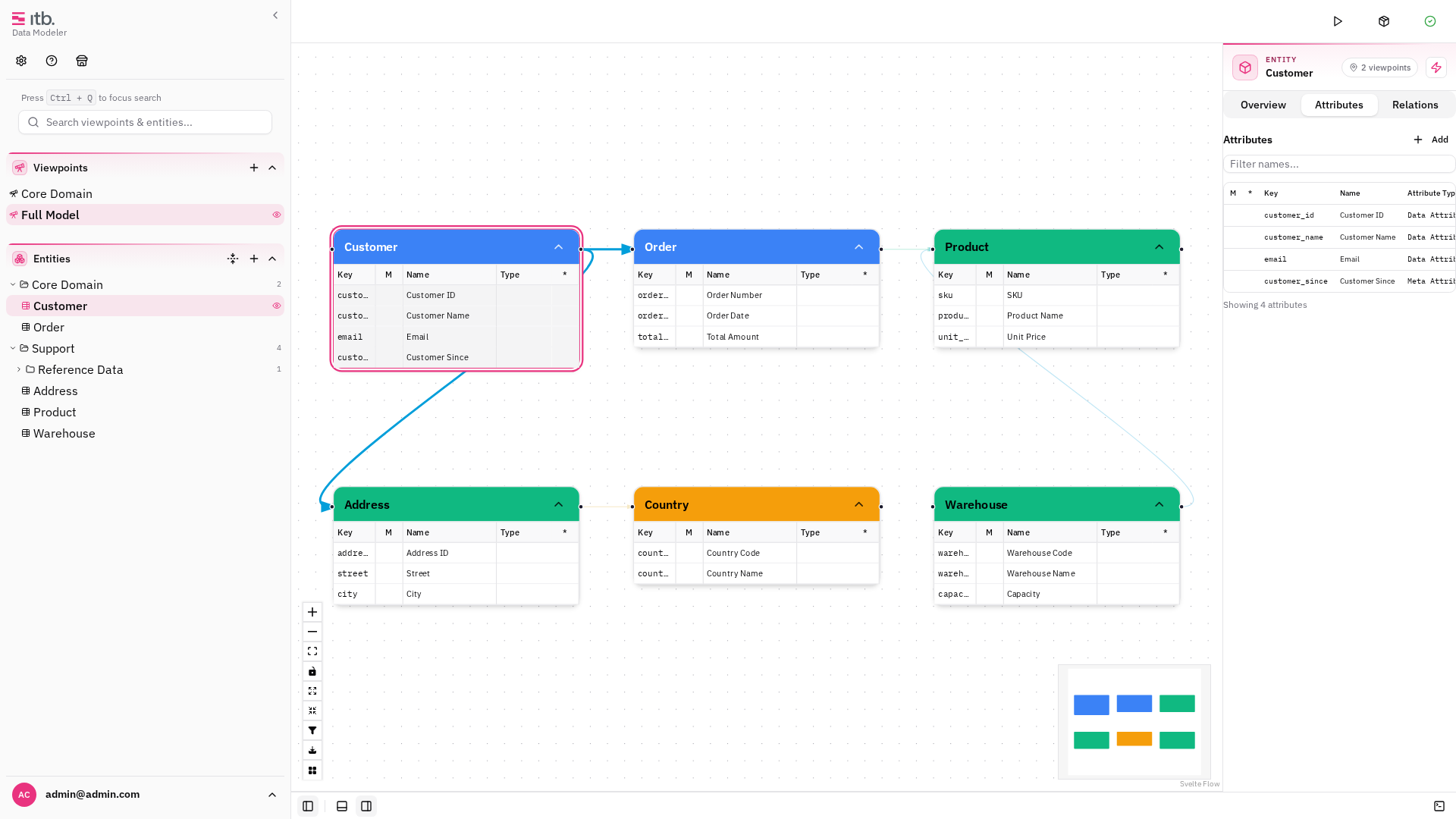

Öffnen Sie die Attribute-Schublade, indem Sie Strg+4 drücken. Die Schublade listet alle Attribute über alle Entitäten hinweg auf, mit Such- und Filterfunktion.
Sie können die Attribute einer bestimmten Entität auch anzeigen, indem Sie sie auswählen und den Abschnitt Attribute in der rechten Seitenleiste betrachten.
Ein Attribut hinzufügen
- Wählen Sie eine Entität aus (klicken Sie sie auf der Zeichenfläche oder im Baum an).
- Scrollen Sie in der rechten Seitenleiste zum Abschnitt Attribute und klicken Sie auf +.
- Füllen Sie das Attributformular aus:
| Feld | Beschreibung |
|---|---|
| Name | Anzeigename (z. B. "Kundenname") |
| Schlüssel | Technischer Bezeichner (z. B. customer_name) |
| Datentyp | Datentyp-Zeichenkette (z. B. string, date, number) |
| Typ | Attributtyp-Kategorie (z. B. "Data Attribute", "Meta Attribute") |
| Pflicht | Ob das Attribut erforderlich ist |
| Markierung | Spezielle Kennzeichnung — siehe Geschäftsschlüssel unten |
| Beschreibung | Optionale Beschreibung |
- Klicken Sie auf Erstellen.
Ein Attribut bearbeiten

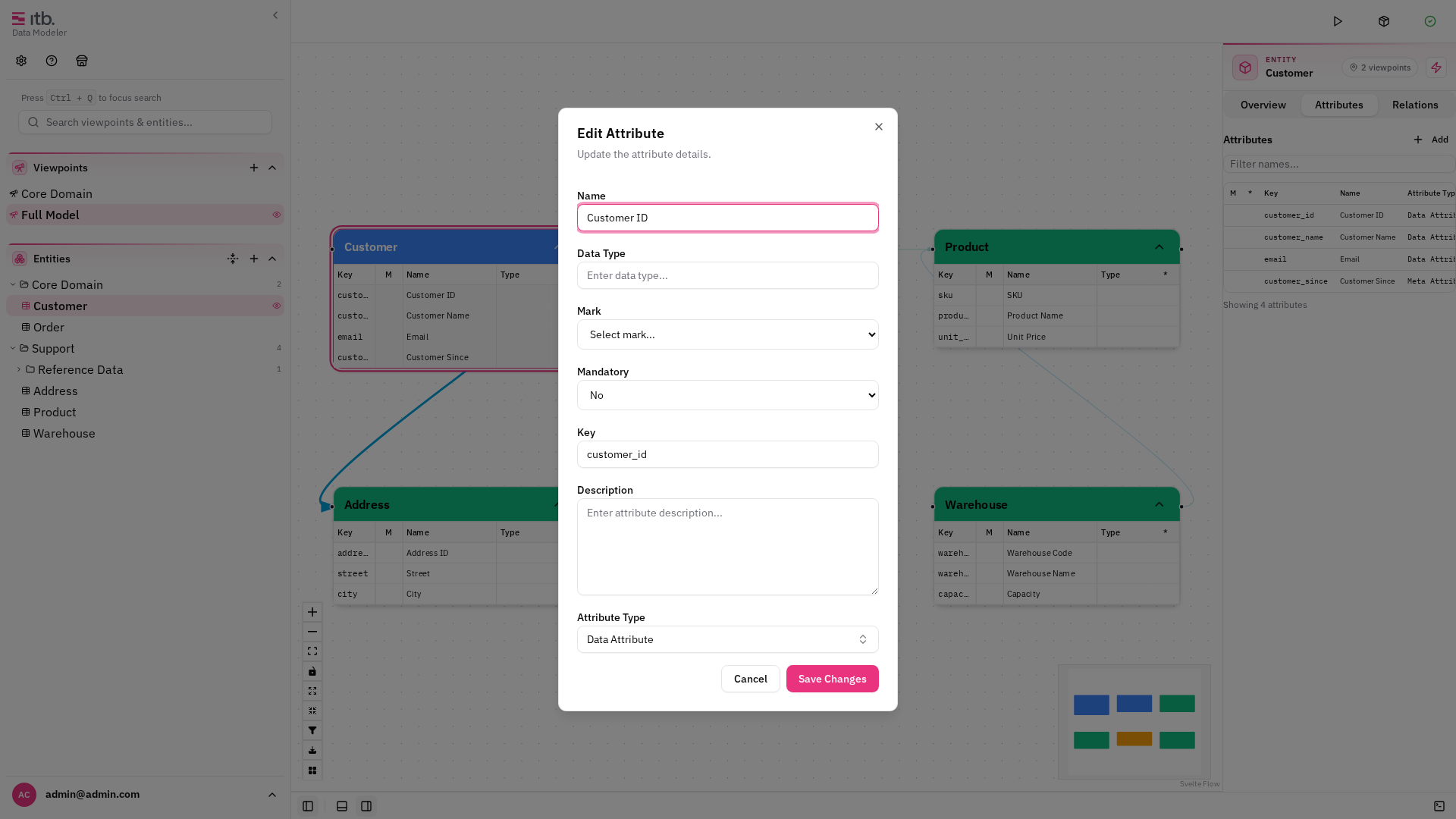

Klicken Sie auf ein Attribut in der Attributliste der Entität, um sein Bearbeitungsformular zu öffnen. Ändern Sie ein beliebiges Feld und klicken Sie auf Speichern.
Attribute neu anordnen
Jede Zeile in der Attributliste verfügt in ihrer Aktionsspalte über Aufwärts- und Abwärts-Pfeile. Verwenden Sie sie, um die Reihenfolge der Attribute zu ändern; die Pfeile sind am oberen und unteren Ende der Liste deaktiviert. Die neue Reihenfolge wird mit dem Modell gespeichert und bleibt über Neuladevorgänge hinweg erhalten.
Attributtypen
Attributtypen helfen dabei, Ihre Attribute zu kategorisieren (z. B. "Data Attribute" vs. "Meta Attribute"). Verwalten Sie sie unter Einstellungen → Typen → Attributtyp:
| Feld | Beschreibung |
|---|---|
| Name | Anzeigename |
| Schlüssel | Kurzbezeichner |
Geschäftsschlüssel-Markierung
Setzen Sie das Feld Markierung eines Attributs auf identifier, um es als Geschäftsschlüssel zu kennzeichnen. Geschäftsschlüssel-Attribute werden im Entitätsknoten auf der Zeichenfläche visuell hervorgehoben und geben an, welche Attribute einen Datensatz eindeutig identifizieren.
Dies ist nützlich für nachgelagerte Prozesse wie die Codegenerierung, bei der die identifier-Markierung bestimmt, welche Attribute den Primärschlüssel der Entität bilden.
