Entitäten

Entitäten sind die zentralen Bausteine Ihres Datenmodells. Jede Entität repräsentiert ein eigenständiges Konzept (z. B. Kunde, Bestellung, Produkt) und kann Attribute enthalten, einer Gruppe angehören und an Beziehungen teilnehmen.

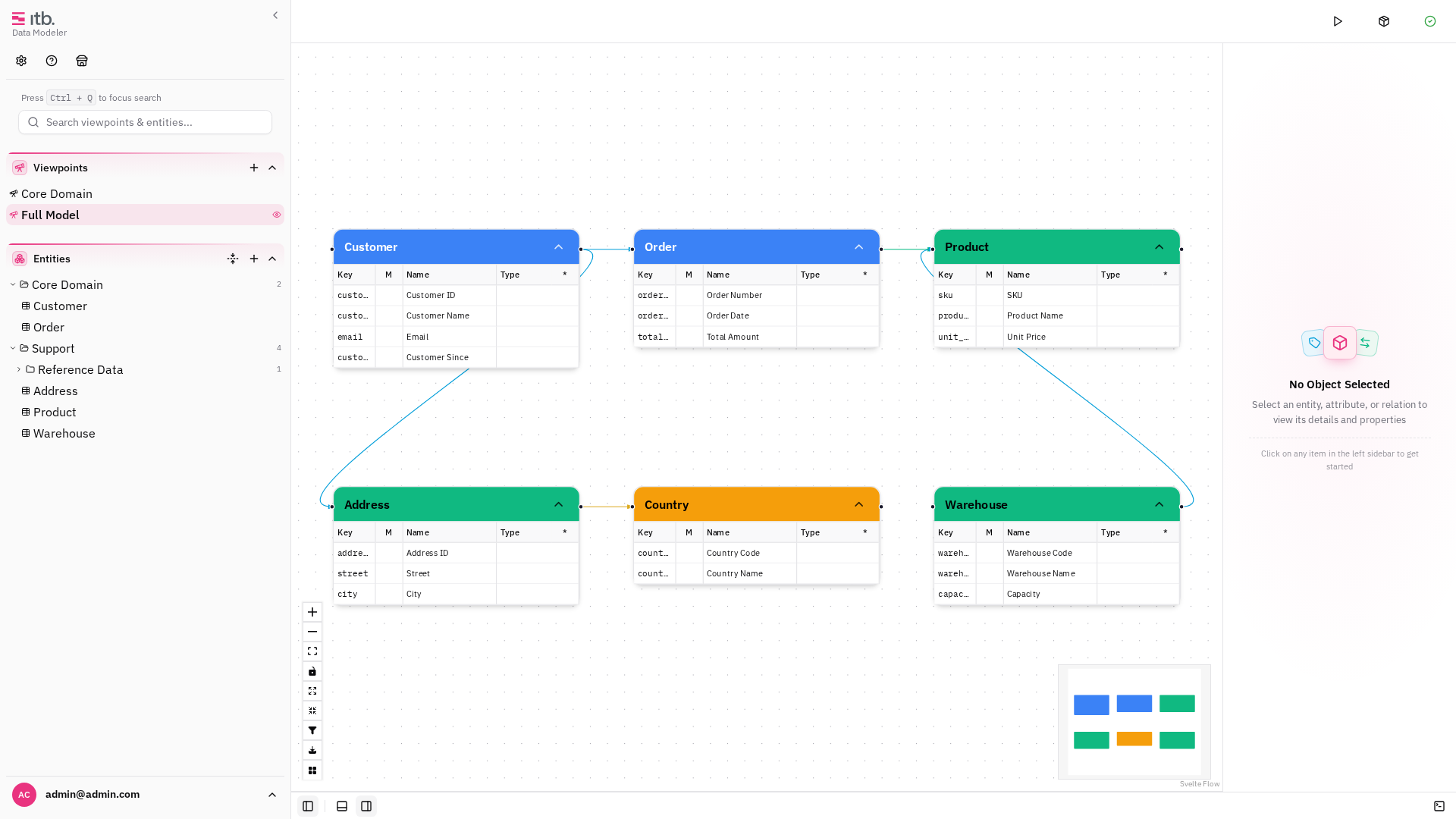

Entitäten durchsuchen

Öffnen Sie die Entitäten-Schublade, indem Sie Strg+2 drücken oder in der linken Seitenleiste auf das Entitäten-Symbol klicken. Die Schublade listet alle Entitäten in einem durchsuchbaren, hierarchischen, nach Gruppen organisierten Baum auf.

Klicken Sie auf eine beliebige Entität im Baum, um sie auf der Zeichenfläche auszuwählen und ihre Details in der rechten Seitenleiste zu öffnen.

Eine Entität erstellen

1. Klicken Sie in der linken Seitenleiste auf die Schaltfläche + am oberen Rand des Entitätsbaums.
2. Geben Sie einen Namen für die Entität ein.
3. Fügen Sie optional eine Beschreibung hinzu und wählen Sie einen Entitätstyp aus.
4. Klicken Sie auf Erstellen.

Die neue Entität erscheint im Baum und kann auf die Zeichenfläche gezogen werden.

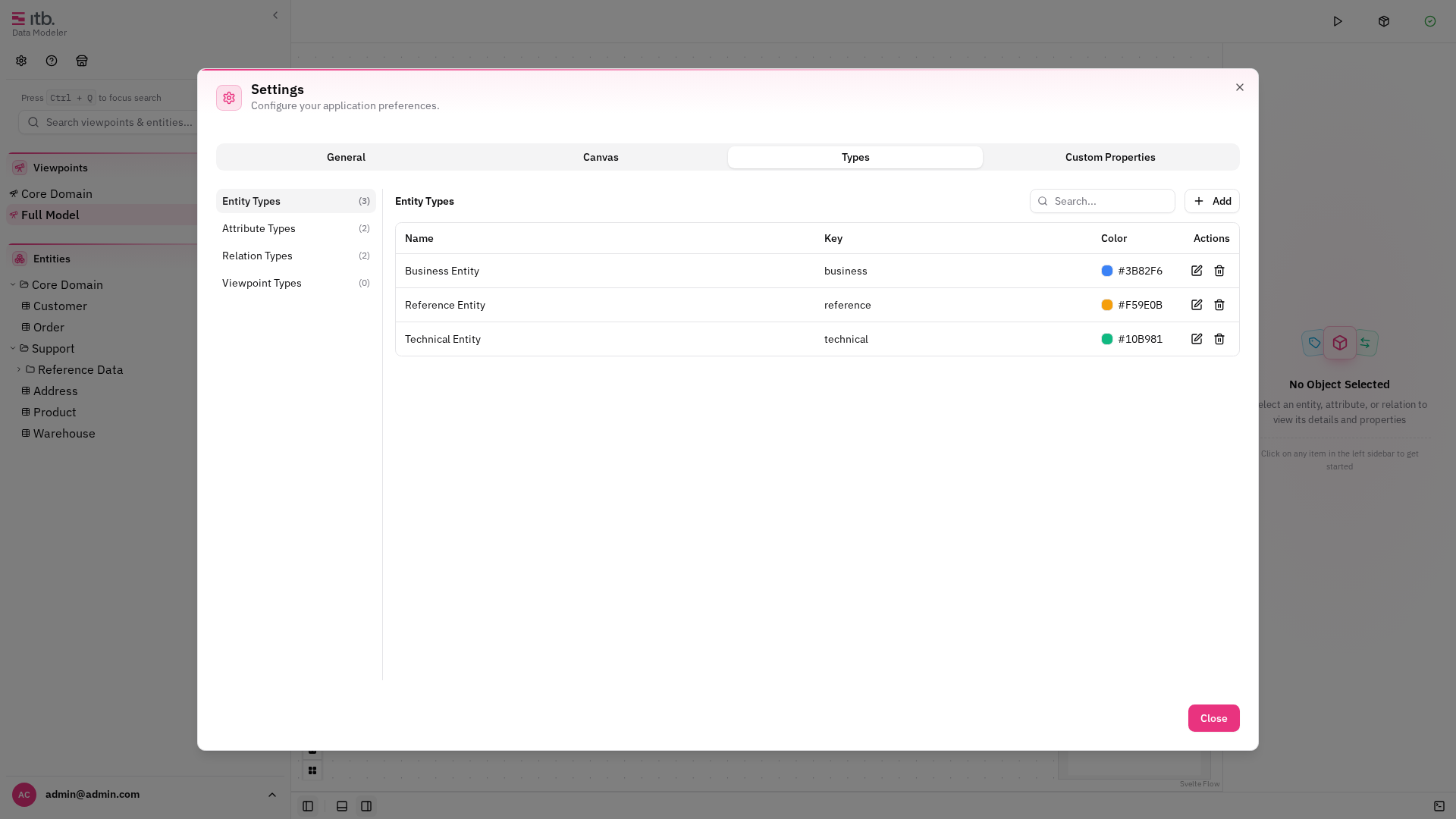

Entitätstypen und Farbcodierung

Jeder Entität wird ein Typ zugewiesen. Typen bestimmen die Farbe des Entitätsknotens auf der Zeichenfläche, wodurch sich Kategorien auf einen Blick leicht unterscheiden lassen.

Verwalten Sie Entitätstypen unter Einstellungen → Typen → Entitätstyp:

Feld	Beschreibung
Name	Anzeigename (z. B. "Business Entity")
Schlüssel	Kurzbezeichner (z. B. business)
Farbe	Auf der Zeichenfläche verwendete Hex-Farbe

Entitätsgruppen

Mit Gruppen können Sie Entitäten in Ordnern organisieren. Gruppen können verschachtelt werden — beispielsweise eine Gruppe "Support", die eine Untergruppe "Reference Data" enthält.

So erstellen Sie eine Gruppe:

1. Klicken Sie im Entitätsbaum auf das Symbol Ordner +.
2. Geben Sie einen Namen für die Gruppe ein.
3. Klicken Sie auf Erstellen.

Um eine Entität in eine Gruppe zu verschieben, bearbeiten Sie die Entität und wählen Sie die Zielgruppe aus dem Dropdown-Menü Gruppe aus. Das Dropdown-Menü zeigt die Hierarchie als Übergeordnet → Untergeordnet an.

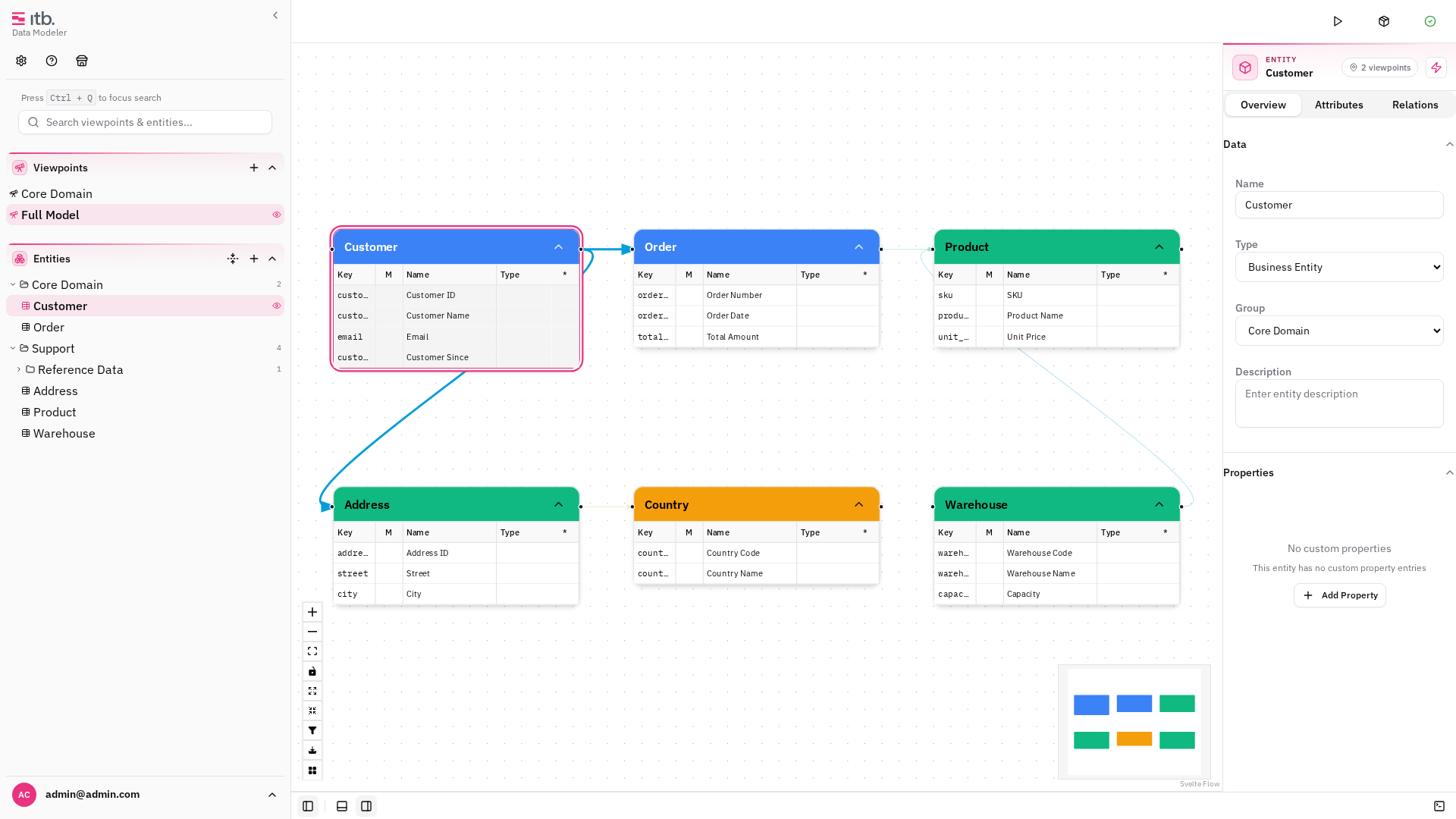

Entitäts-Detailbereich

Klicken Sie auf eine Entität auf der Zeichenfläche oder im Baum, um ihren Detailbereich in der rechten Seitenleiste zu öffnen:

• Name — direkt bearbeitbar
• Typ — Auswahl aus den verfügbaren Entitätstypen
• Beschreibung — Rich-Text-Editor
• Gruppe — einer Gruppe zuweisen
• Attribute — Liste der mit dieser Entität verknüpften Attribute
• Beziehungen — Liste der Beziehungen, bei denen diese Entität Quelle oder Ziel ist
• Benutzerdefinierte Eigenschaften — alle für Entitätstypen definierten benutzerdefinierten Metadatenfelder

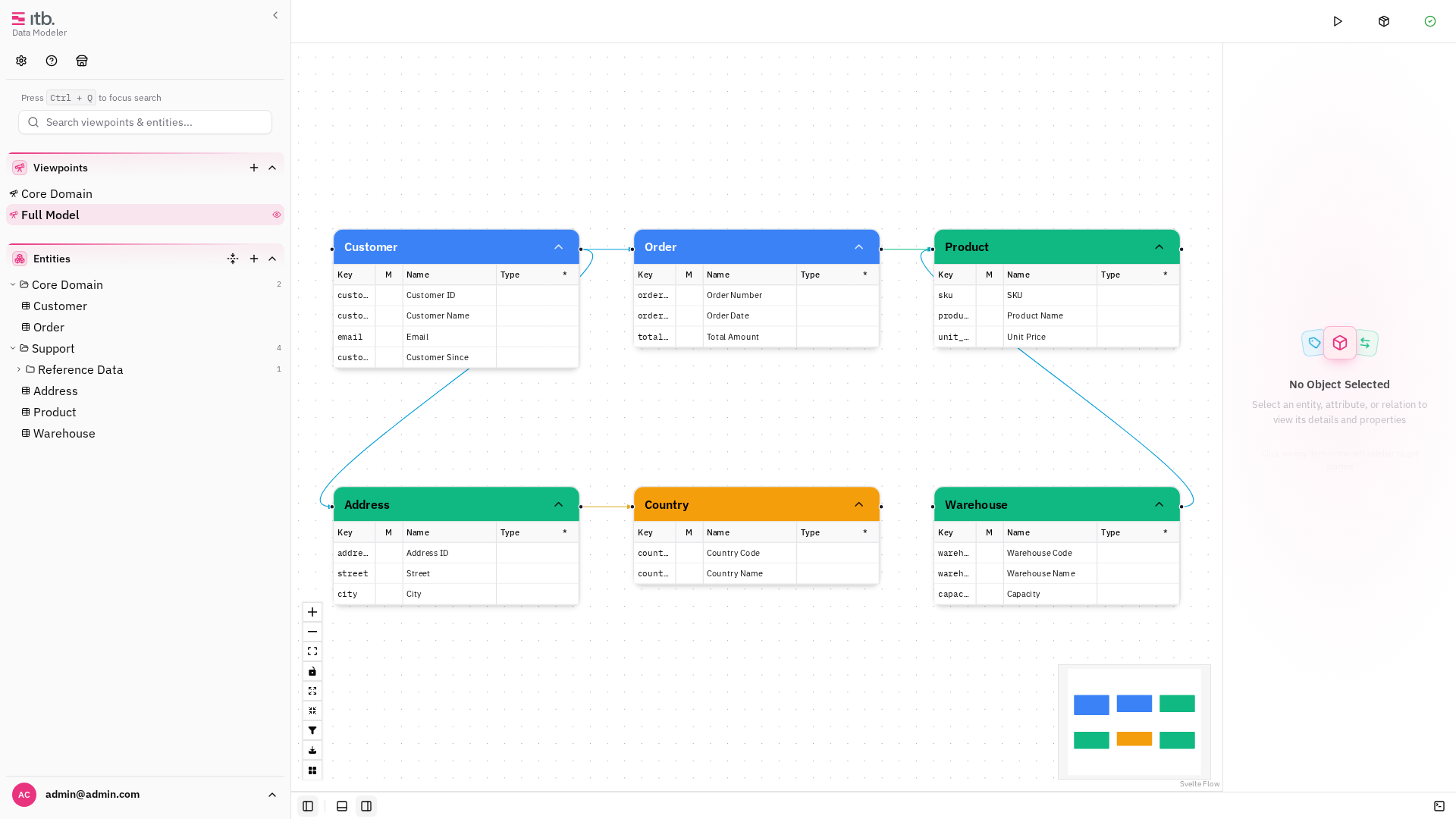

Entitäten auf der Zeichenfläche anzeigen

Entitäten werden auf der Zeichenfläche als rechteckige Knoten dargestellt. Jeder Knoten zeigt den Entitätsnamen und, im erweiterten Zustand, seine Liste von Attributen. Die Rahmenfarbe des Knotens spiegelt den Entitätstyp wider.
